KM02-05

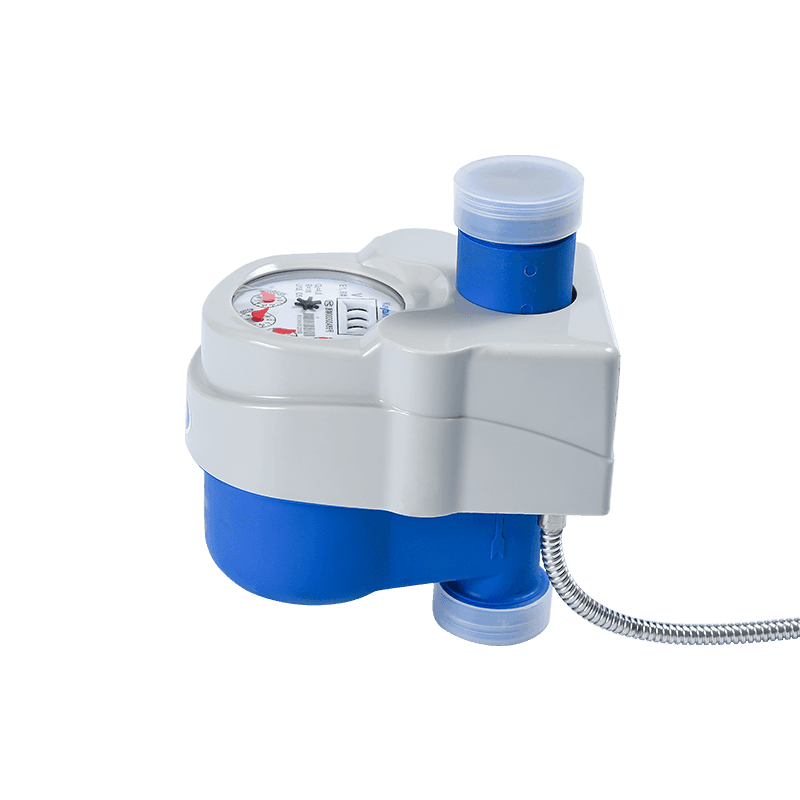

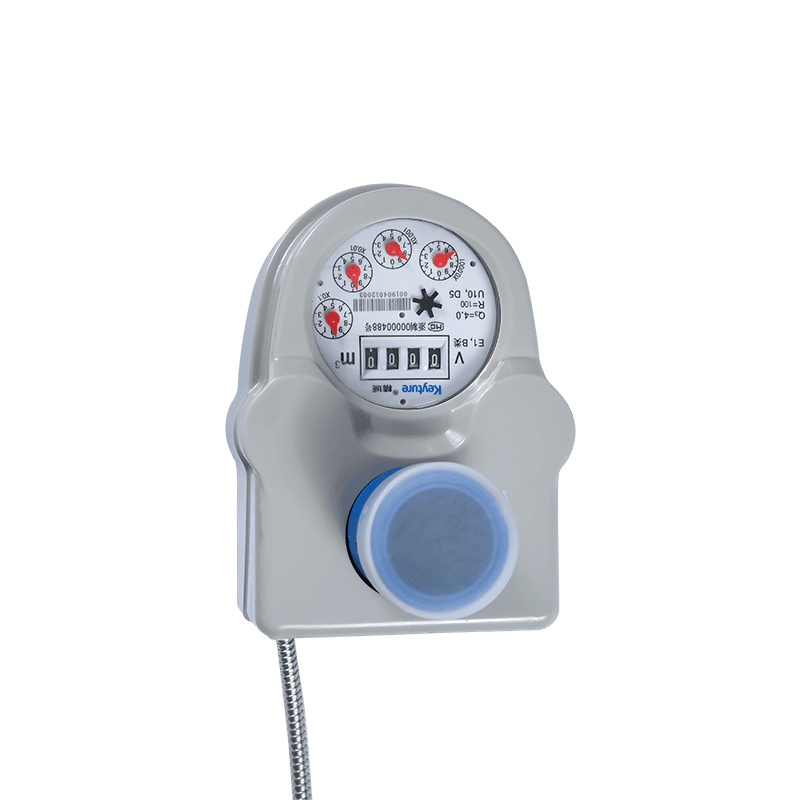

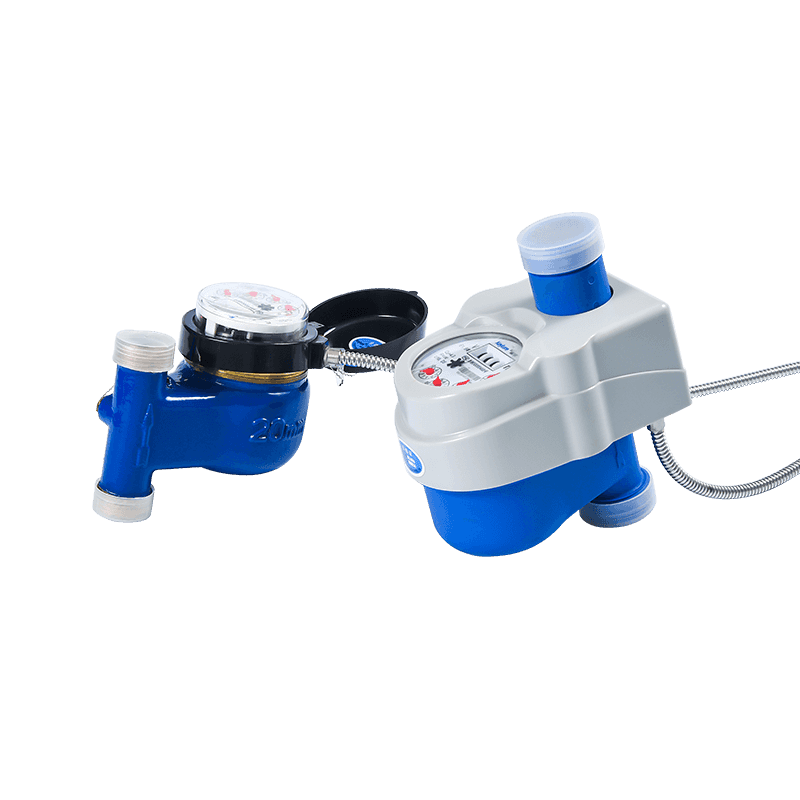

Vertical dry type wired remote plastic body water meter na may balbula

Ang serye ng mga produkto ay nagpatibay ng photoelectric direct module ng pagbabasa upang mabasa ang data ng pagkonsumo ng tubig at i -upload ito sa pamamagitan ng isang espesyal na kawad. Ang buong sistema ay binubuo ng metro ng tubig, kolektor at sentro ng pamamahala. Ang plastik na katawan ay mas magaan at madaling i -install ang control ng balbula.

Makipag -ugnay sa amin

PREV: Tuyo na uri ng wired remote na metro ng tubig na may balbula ng bola NEXT:Dry type wired remote water meter (pulso)

Paglalarawan

1. Mga Tampok

● Multi-jet vane wheel, hiwalay na istraktura ng sealing, madaling palitan at mapanatili.
● Pagrehistro ng Uri ng Dry, Magnetic Drive, Anti-Magnetic Interference, Anti-Freezing, Long-Term Clear Reading.
● Materyal: bakal, plastik, tanso, hindi kinakalawang.
● Moisture-Proof, Sun-Proof, Anti-Fluctuation, Anti-Static, Anti-Magnetic, IP68.
● Ang kontrol ng Remote Valve ay opsyonal.
● Ang pagkonsumo ng tubig ay maaaring mabasa o naitala ang real-time.
● Kapaligiran b, e1.
● Zero supply ng kuryente maliban sa pagbabasa ng pagkonsumo ng tubig.
● Madaling magdagdag at mapanatili ang mga metro ng tubig at kolektor.

2. Electronic Technique

Nagtatrabaho boltahe	Temperatura ng pagtatrabaho	Nagtatrabaho kasalukuyang	Datacomms
DC9-15V (RS-485)/DC24-36V (M-BUS)	-10 ~ 45 ℃	≤9mA	RS-485, M-Bus

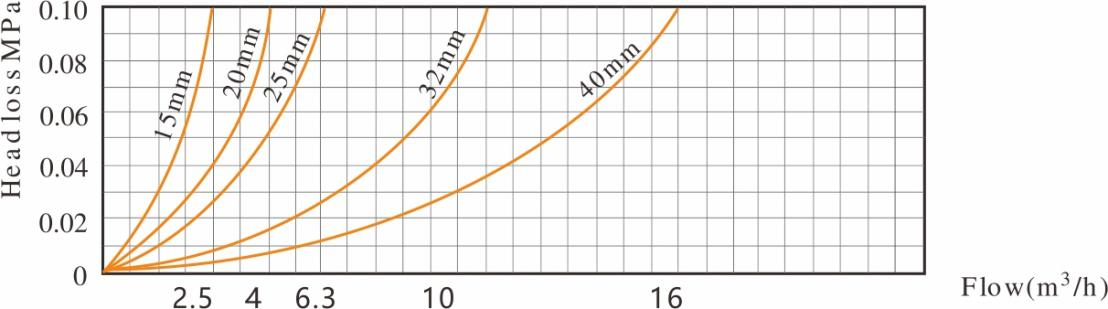

3. Curve ng pagkawala ng ulo

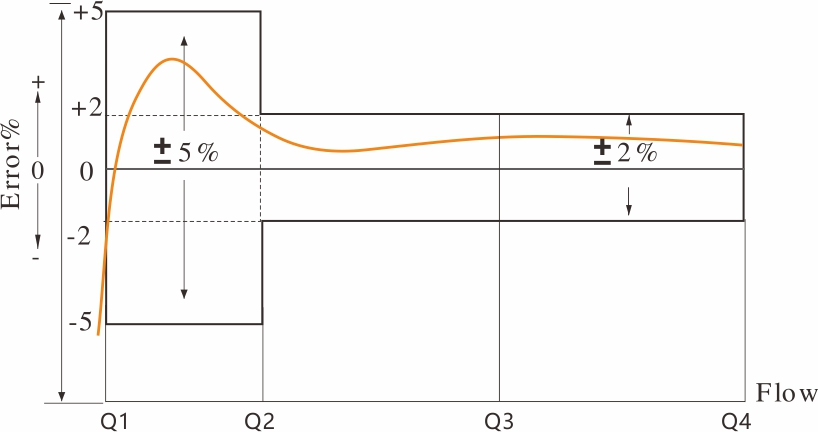

4. Curve ng Error sa Accuracy

5. Dimensyon ng Pag -install

Item no			Lxsgy-20e	Lxsgy-25e
L1	mm	260	260	295	354	373
L	mm	165	165	175	230	245
H	mm	118	150	150	115	155
W	mm	90	110	110	110	125
Koneksyon thread	D (mm)	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2 "
Koneksyon thread	D (mm)	R1/2	R3/4	R1	R1 1/4	R1 1/2
Timbang	may mga unyon (kg)	1.2	1.5	1.6
Timbang	Nang walang mga unyon (kg)

6. Pangunahing teknikal na parameter

Numero ng modelo				Lxsgy-20e			Lxsgy-25e
Nominal diameter (dn) [mm]	15			20			25			32			40
Ratio Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Overload Flow Rate (Q4) [M³/H]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Permanenteng Rate ng Daloy (Q3) [M³/H]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
Transitional Flow Rate (Q2) [M³/H]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Minimum na rate ng daloy (q1) [m³/h]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Klase ng kawastuhan	2
Maximum na pinapayagan na error para sa mas mababang daloy ng rate ng daloy (MPEι)	± 5%
Maximum na pinahihintulutang error para sa itaas na rate ng daloy ng zone (MPEμ)	± 2% para sa tubig na may temperatura ≤30 ℃ ± 3% para sa tubig na may temperatura ＞ 30 ℃
Klase ng temperatura	T30, T50
Mga klase ng presyon ng tubig	Mapa 16
Mga klase sa pagkawala ng presyon	△ P63
Nagpapahiwatig ng saklaw [m³]	99 999
Resolusyon ng nagpapahiwatig na aparato [m³]	0.00005
Mga klase ng sensitivity ng daloy ng profile	U10 D5
Limitasyon ng Orientasyon	Vertical
