KM05-15

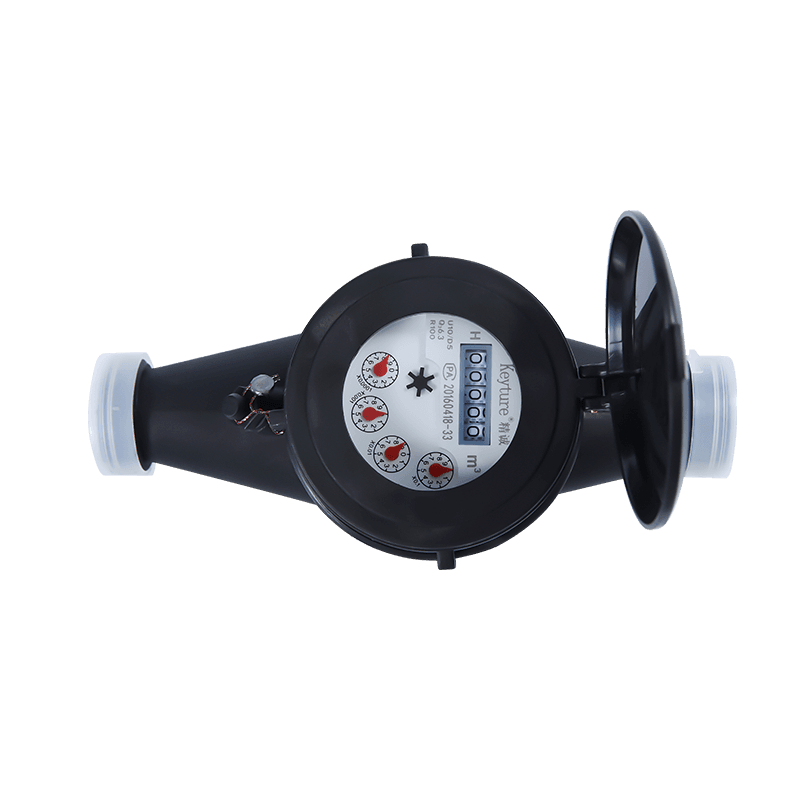

Basa na uri ng vane wheel plastic body multi jet cold water meter

PE, PP, ABC Plastic Shell, DN15-DN40, multi-jet vane wheel sealed counter dry type, gear drive, maliit na pagtutol, panloob o panlabas na pagsasaayos.

Makipag -ugnay sa amin

PREV: Vertical wet type vane wheel mechanical cold water meter na may hindi kinakalawang na manggas NEXT:Pahalang na tuyo na uri ng rotary piston volumetric tanso katawan mater mater

Paglalarawan

1. Mga Tampok

Gumawa ng isang uri ng multi-jet, gear drive.
Ganap na likido na selyadong counter, gear drive, anti-nagyeyelo, pangmatagalang malinaw na pagbabasa, patunay na patunay.
Materyal: tanso, bakal, plastik na katawan para sa pagpipilian.
Ang mga non-return valves at strainer ay magagamit.
Hindi apektado ng grit at particulate.
Ibinigay sa lead seal at dustproof na takip.
Kumpirma sa ISO4064.
Magagamit para sa IP68.

2. Curve ng pagkawala ng ulo

3. Curve ng Error sa Accuracy

4. Dimensyon ng Pag -install

Item no		LXSG-15	LXSG-20	LXSG-25	LXSG-32	LXSG-40
L	mm	260	295	345	350	375
L1	mm	165	190	225	230	245
H	mm	110	110	115	115	115
W	mm	98	98	110	110	110
Koneksyon thread	D (mm)	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2
Koneksyon thread	D (mm)
Timbang	may mga unyon kg
Timbang	walang unyon kg	1.2	1.4	1.8	2.2	2.6

5. Pangunahing Teknikal na Data

Numero ng modelo	LXSG-15			LXSG-20			LXSG-25			LXSG-32			LXSG-40
Nominal diameter (dn) [mm]	15			20			25			32			40
Ratio Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Overload Flow Rate (Q4) [M³/H]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Permanenteng Rate ng Daloy (Q3) [M³/H]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	16	16	16	25	25	25
Transitional Flow Rate (Q2) [M³/H]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1008	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Minimum na rate ng daloy (q1) [m³/h]	0.03125	0.025	0.015625	0.05	0.04	0.025	0.07875	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Klase ng kawastuhan	2
Maximum na pinahihintulutang error para sa mas mababa Flow Rate Zone (MPEι)	± 5%
Maximum na pinahihintulutang error para sa itaas Flow Rate Zone (MPEμ)	± 2% para sa tubig na may temperatura ≤30 ℃ ± 3% para sa tubig na may temperatura ＞ 30 ℃
Klase ng temperatura	T30, T50
Mga klase ng presyon ng tubig	Mapa 16
Mga klase sa pagkawala ng presyon	△ P63
Nagpapahiwatig ng saklaw [m³]	99 999
Paglutas ng Nagpapahiwatig ng aparato [m³]	0.00005
Mga klase ng sensitivity ng daloy ng profile	U10 D5
Limitasyon ng Orientasyon	Horizontal
