KM05-03

Plastik na takip ng tuyong uri ng vane wheel multi jet water meter na may mga kasangkapan sa lalaki

Residential water meter na may non-returned valve, selyadong rehistro, magagamit para sa IP68. Hindi apektado ng grit at particulate.

Makipag -ugnay sa amin

PREV: Buong tanso na tuyo na uri ng baso Magrehistro ng multi jet water meter NEXT:Vertical dry type vane wheel mechanical cold water meter

Paglalarawan

1. Application

Pagsukat, pagsasaulo at pagpapakita ng pagkonsumo ng tubig na dumadaan sa pipeline.

2. Mga Tampok

● Pag-ampon ng uri ng multi-jet.

● Pagrehistro ng Uri ng Uri, Magnetic Drive, Anti-Magnetic Interference, Anti-Freezing, Long-Term Clear Reading, Tamper Proof.

● Materyal: tanso, bakal, plastik na katawan para sa pagpipilian.

● Magagamit ang non-return valve.

● Hindi naapektuhan ng grit at mga particulate.

● Ibinigay ng tingga ng selyo at dustproof na takip.

● Kumpirma sa ISO4064.

● Magagamit para sa IP68.

3. Curve ng pagkawala ng ulo

4. Curve ng Error sa Accuracy

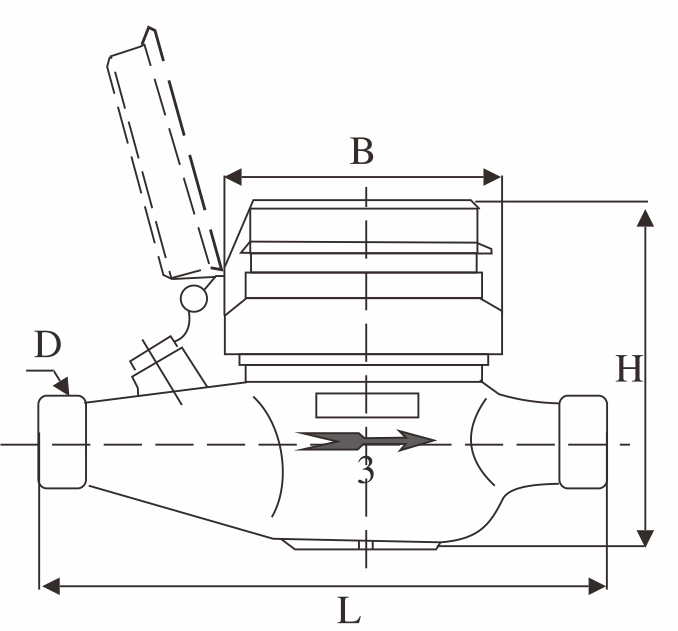

5. Dimensyon ng Pag -install

Item no		LXSG-15	LXSG-20	LXSG-25	LXSG-32	LXSG-40
L1	mm	165	190	225	230	245
L	mm	260	295	345	350	375
H	mm	110	110	115	115	115
W	mm	98	98	110	110	110
Koneksyon thread	D (mm)	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2 "
Koneksyon thread	D (mm)	R1/2	R3/4	R1	R1 1/4	R1 1/2
Timbang	may mga unyon (kg)
Timbang	Nang walang mga unyon (kg)	1.2	1.4	1.8	2.2	2.6

6. Pangunahing Teknikal na Data

Numero ng modelo	LXSG-15			LXSG-20			LXSG-25			LXSG-32			LXSG-40
Nominal diameter (dn) [mm]	15			20			25			32			40
Ratio Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Overload Flow Rate (Q4) [M³/H]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Permanenteng Rate ng Daloy (Q3) [M³/H]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	16	16	16	25	25	25
Transitional Flow Rate (Q2) [M³/H]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1008	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Minimum na rate ng daloy (q1) [m³/h]	0.03125	0.025	0.015625	0.05	0.04	0.025	0.07875	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Klase ng kawastuhan	2
Maximum na pinapayagan na error para sa mas mababang daloy ng rate ng daloy (MPEι)	± 5%
Maximum na pinahihintulutang error para sa itaas na rate ng daloy ng zone (MPEμ)	± 2% para sa tubig na may temperatura ≤30 ℃ ± 3% para sa tubig na may temperatura ＞ 30 ℃
Klase ng temperatura	T30, T50
Mga klase ng presyon ng tubig	Mapa 16
Mga klase sa pagkawala ng presyon	△ P63
Nagpapahiwatig ng saklaw [m³]	99 999
Resolusyon ng nagpapahiwatig na aparato [m³]	0.00005
Mga klase ng sensitivity ng daloy ng profile	U10 D5
Limitasyon ng Orientasyon	Horizontal
