Horizontal Vane Woltman Water Meter

Home / Produkto / Bulk water meter / Horizontal Vane Woltman Water Meter
Horizontal Vane Woltman Water Meter
  • Horizontal Vane Woltman Water Meter
  • Horizontal Vane Woltman Water Meter
  • Horizontal Vane Woltman Water Meter

KM06-04

Horizontal Vane Woltman Water Meter

Dry type magnetic drive wire remote, madaling i-disassemble at palitan ang mekanismo ng pagsukat, malaking kapasidad ng daloy, pagkawala ng mababang presyon at matatag na curve ng pagganap.

Makipag -ugnay sa aminHorizontal Vane Woltman Water Meter
PREV: Ang pang -industriya na remote ay direktang nagbabasa ng Woltman NEXT:Ws wireless remote bulk water meter
Horizontal Vane Woltman Water Meter

Paglalarawan

1. Application

Pagsukat, pagsasaulo, at pagpapakita ng dami ng malamig (mainit) na tubig na dumadaan sa pipeline.

2. Mga Tampok

Paglaban ng kaagnasan: Ang lahat ng mga materyales na napili sa pamamagitan ng paglaban sa kaagnasan;

Pagsukat ng mekanismo: mapagpapalit, naaalis at maaaring madaling matanggal mula sa katawan para sa pagsuri, pagpapanatili at pagpapalit;

Direktang pagbabasa: ang umiikot na tagapagpahiwatig ng tagapagpahiwatig para sa komportableng posisyon sa pagbasa;

Kahusayan: Ang tanso ay maaaring sobrang dry rehistro na may proteksyon ng LP68 para sa pagiging maaasahan;

Libreng pag -install: Angkop para sa anumang pag -install ng posisyon kabilang ang pahalang, patayo at hilig;

Mataas na pagganap: pagkawala ng mababang presyon; Hindi apektado ng mga panlabas na magnetic field;


3. Pangunahing Teknikal na Data

Ang temperatura ng temperatura ng metro ng tubig: T30, T50, T70, T90

Pressure grade: MAP10

Presyon ng Pagkawala ng Presyon: △ P63

Upstream Disturbance Grade: U10

Downstream Disturbance Grade: D5


4. Ang curve ng pagkawala ng ulo

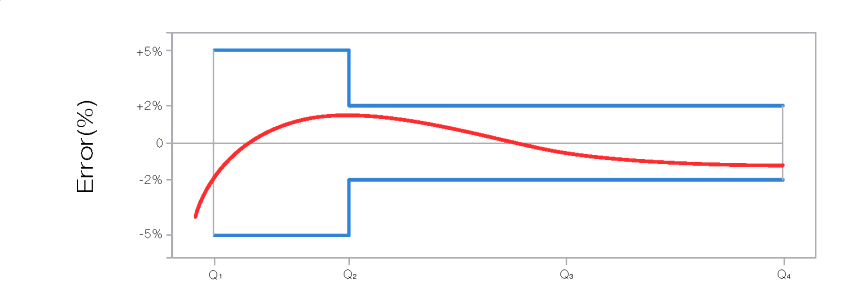

5. MAX PERMISSION ERROR

Mula sa Q1 kasama hanggang ngunit hindi kasama ang Q2 ay ± 5%;

Mula sa Q2 kasama hanggang sa at kabilang ang Q4 ay ± 2% para sa T30 at 3% para sa T50;


6. Dimensyon ng Pag -install

Diameter mm

L

D

D1

H

Koneksyon Flange

mm

Dxn

40

200

150

206

4xφ19

50

200

165

125

210

4xφ19

65

200

185

145

218

4xφ19

80

225

200

160

280

4xφ19

100

250

220

180

290

8xφ19

125

250

250

310

8xφ19

150

300

285

240

320

8xφ23

200

350

340

295

364

8xφ23

Supply ng power ng bus

Kasalukuyang magtrabaho

Interface ng komunikasyon

Panlabas na Power Supply

DC6.5V-18V

≤5ma

RS-485/MBUS

RS-485: 5-18V/MBUS: 24-36V


7. Pag -install

● Maaari itong mai -install sa anumang posisyon kabilang ang pahalang, patayo at hilig sa direksyon ng daloy tulad ng ipinahiwatig ng arrow cast sa katawan ng metro.

● Kailangang magkaroon ng 10 diameters na tuwid na pipe ang ulo ng metro at 5 diameters na tuwid na pipe pagkatapos matiyak ang wastong daloy sa metro.

● Straight pipe pagkatapos upang matiyak ang wastong daloy sa pamamagitan ng metro.

● Ang pipeline ay dapat na flush bago mag -install.

● Ang metro ay dapat na patuloy na puno ng tubig sa panahon ng operasyon.

● Iminumungkahi namin na i-install mo ang filter bago ang after-water meter.
